安徽六安工廠壓力式比例混合裝置
作者：湖南龍吟消防設備有限公司 閱讀：145

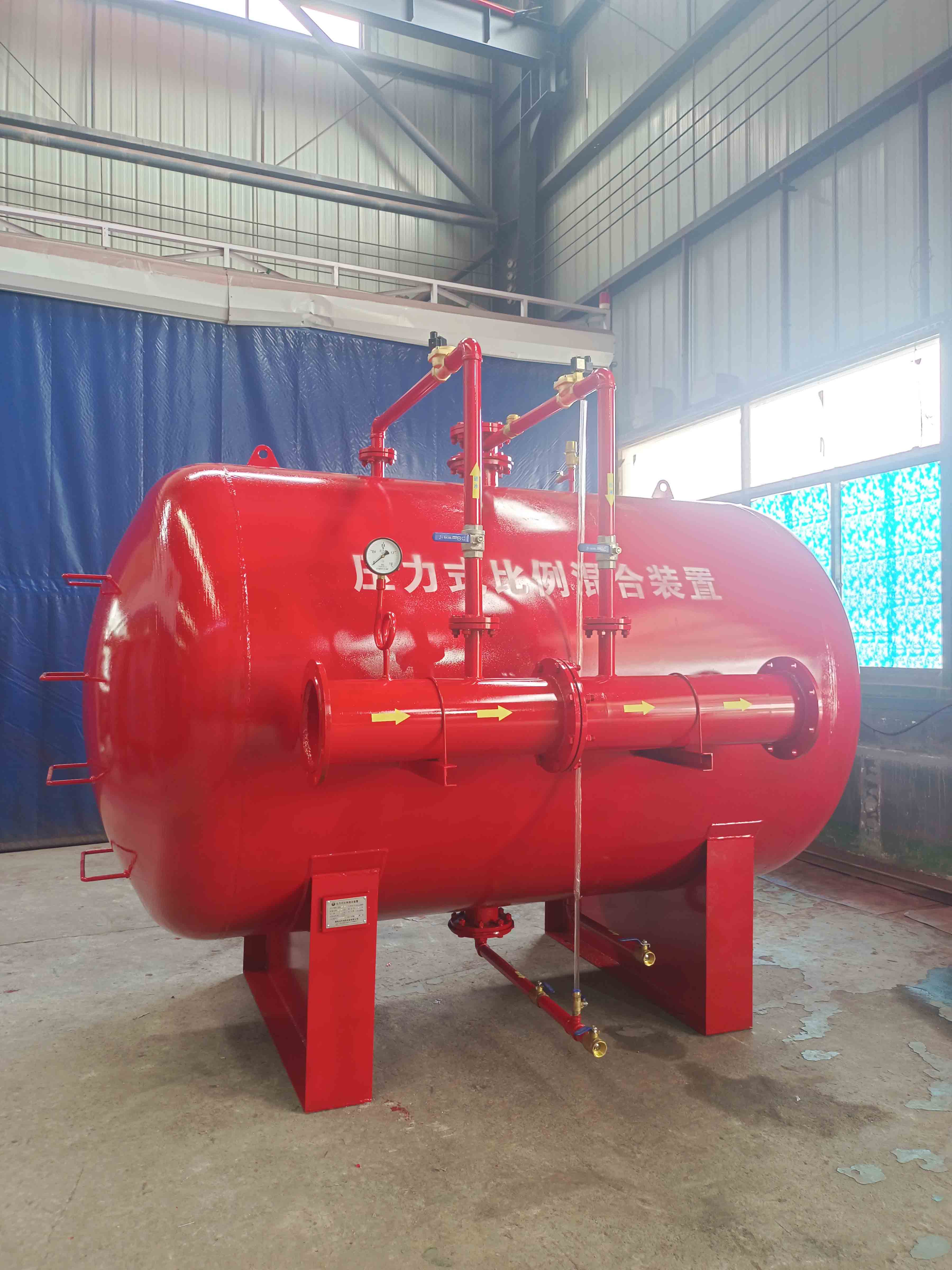

PHYM系列儲罐壓力式泡沫比例混合裝置，是一種置換式泡沫比例混合裝置。當壓力水通過比例混合器時，可使水與泡沫液按一定比例自動混合，并輸出泡沫混合液，供空氣泡沫產生器、空氣泡沫槍等發泡和噴射裝置產生空氣泡沫進行滅火。該裝置的特點在于儲罐內安裝了合成橡膠制成的隔膜（膠囊），將泡沫液與水隔開，適用于各種低倍數泡沫液，并且滅火或調試后，剩余的泡沫液可繼續使用。壓力式泡沫比例混合裝置適用于既需要小流量又需要大流量的泡沫滅火系統中，不必分區域使用比例混合器，簡化管路布置，減低成本，優化性能。
PHYM系列消防泡沫罐由壓力罐、膠囊、比例混合器、安全閥、排氣閥、壓力表、單向閥及各類控制閥及管道組成。由泵組供給壓力水，將泡沫按一定比例置換出來后與壓力水混合成泡沫混合液。由于膠囊將泡沫液與水隔開，泡沫液一次沒用完，下次可以繼續使用且混合精度穩定、可靠。
工作原理
當壓力水流經比例混合器，一部分壓力水（3%~6%）由支管進入泡沫液儲罐內擠壓膠囊，置換出等量的泡沫液與另一部分水（97%~94%）在比例混合器內混合成泡沫混合液提供給泡沫產生裝置，產生空氣泡沫進行滅火。
